Hur väljer man en styrenhet för en höghastighetsservomotor?

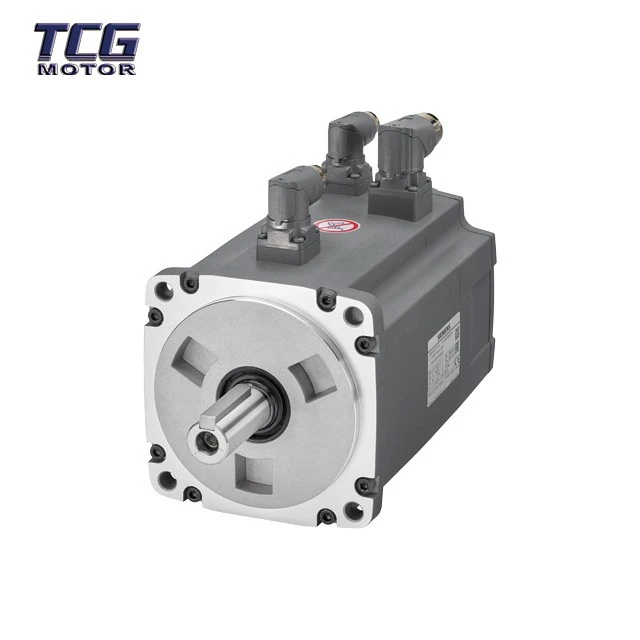

Som leverantör av höghastighetsservomotorer förstår jag vikten av att välja rätt styrenhet för dessa högpresterande motorer. Höghastighetsservomotorer, som vårHöghastighetsservomotor, är utformade för att arbeta med extremt höga rotationshastigheter samtidigt som de bibehåller exakt kontroll över position, hastighet och vridmoment. Regulatorn spelar en avgörande roll för att säkerställa att motorn fungerar optimalt och uppfyller applikationens specifika krav.

Förstå grunderna för höghastighetsservomotorstyrenheter

En servomotorstyrenhet är en elektronisk enhet som styr driften av en servomotor. Den tar emot insignaler från ett styrsystem, såsom en programmerbar logisk styrenhet (PLC) eller en rörelsestyrenhet, och skickar sedan lämpliga elektriska signaler till servomotorn för att uppnå önskad rörelse. För höghastighetsservomotorer måste regulatorn kunna hantera högfrekventa signaler och snabba förändringar i hastighet och position.

Det finns flera typer av servomotorkontroller tillgängliga på marknaden, inklusive analoga kontroller, digitala kontroller och hybridkontroller. Analoga styrenheter är relativt enkla och kostnadseffektiva, men de kan sakna precision och flexibilitet som krävs för höghastighetsapplikationer. Digitala kontroller, å andra sidan, erbjuder större precision, flexibilitet och programmerbarhet. De kan hantera komplexa kontrollalgoritmer och kommunicera med andra enheter med hjälp av olika kommunikationsprotokoll. Hybridkontroller kombinerar fördelarna med både analoga och digitala kontroller.

Viktiga faktorer att tänka på när du väljer en styrenhet

1. Kompatibilitet med motorn

Den första och viktigaste faktorn att tänka på när du väljer en styrenhet är dess kompatibilitet med höghastighetsservomotorn. Styrenheten måste kunna ge korrekt spänning, ström och frekvens till motorn. Den bör också stödja motorns återkopplingsenhet, såsom en kodare eller en resolver. Till exempel vår7,5KW 380V AC servomotorkräver en styrenhet som kan hantera sina specifika effektkrav och kommunicera effektivt med sin kodare.

2. Kontrollprestanda

Styrenhetens kontrollprestanda är en annan avgörande faktor. Höghastighetsservomotorer kräver ofta exakt kontroll över position, hastighet och vridmoment. Regulatorn ska kunna ge snabba svarstider, hög bandbredd och lågt steady-state-fel. Den ska också kunna hantera störningar och variationer i belastningen utan att ge avkall på prestanda. Leta efter styrenheter som erbjuder avancerade kontrollalgoritmer, såsom proportionell – integral – derivativ (PID)-kontroll, feed-forward-kontroll och adaptiv kontroll.

3. Kommunikation och gränssnitt

I moderna industriella tillämpningar är kontrollenhetens förmåga att kommunicera med andra enheter avgörande. Styrenheten bör stödja standardkommunikationsprotokoll, såsom Ethernet, Modbus, CANopen och Profibus. Detta gör att den kan integreras i ett större styrsystem och kommunicera med andra enheter, såsom PLC:er, HMI:er och sensorer. Dessutom bör styrenheten ha användarvänliga gränssnitt, såsom en pekskärm eller ett PC-baserat mjukvarugränssnitt, för enkel konfiguration och övervakning.

4. Säkerhetsfunktioner

Säkerhet har alltid högsta prioritet i industriella applikationer. Styrenheten bör ha inbyggda säkerhetsfunktioner för att skydda motorn och operatören. Dessa funktioner kan inkludera överströmsskydd, överspänningsskydd, underspänningsskydd, övertemperaturskydd och kortslutningsskydd. Vissa styrenheter erbjuder även funktionella säkerhetsfunktioner, såsom säkert vridmoment av (STO), som kan användas för att snabbt stoppa motorn i händelse av en nödsituation.

5. Kostnad

Kostnaden är också en viktig faktor när man väljer en controller. Även om det är viktigt att investera i en styrenhet av hög kvalitet som uppfyller dina krav, måste du också överväga din budget. Jämför priserna på olika kontroller och utvärdera deras funktioner och prestanda för att hitta det bästa värdet för dina pengar. Tänk på att den billigaste kontrollern kanske inte alltid är det bästa alternativet, eftersom den kan sakna de nödvändiga funktionerna och prestanda för din applikation.

Tillämpning - Specifika överväganden

1. Tillämpningar för CNC-svarvmaskiner

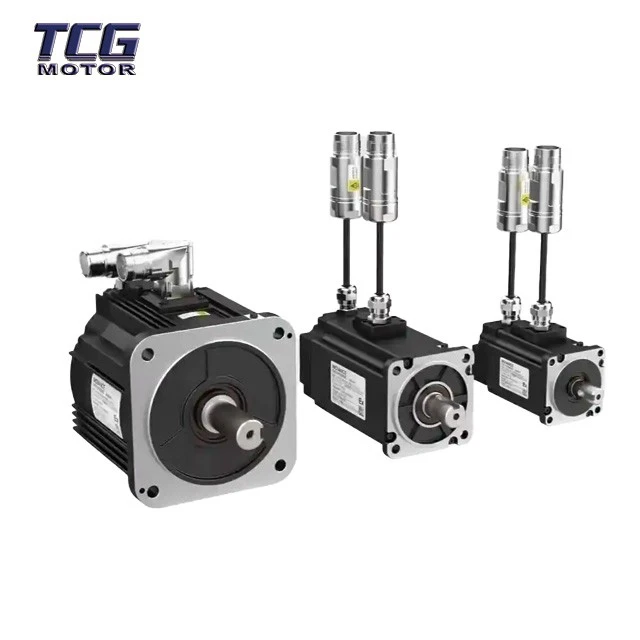

I CNC-svarvmaskiner måste styrenheten kunna ge exakt kontroll över spindelns och axlarnas position och hastighet. VårServomotor för CNC-svarvmaskinkräver en styrenhet som kan hantera höghastighetsbearbetning och ge exakt konturering. Leta efter kontroller som erbjuder höghastighetsinterpolation, verktygskompensation och synkroniseringsfunktioner.

2. Robotapplikationer

I robotapplikationer måste styrenheten kunna koordinera rörelsen av flera leder och axlar. Den ska kunna hantera komplexa rörelseprofiler och ge jämna och exakta rörelser. Styrenheten bör också stödja kinematiska beräkningar och inversa kinematiska algoritmer för att omvandla den önskade sluteffektorpositionen till ledvinklar. Dessutom bör den kunna kommunicera med andra komponenter i roboten, såsom sensorer och gripdon.

3. Förpacknings- och utskriftsapplikationer

I förpacknings- och utskriftsapplikationer måste styrenheten kunna ge höghastighets och exakt rörelsekontroll. Den ska kunna hantera snabba förändringar i hastighet och position och upprätthålla exakt registrering. Leta efter kontroller som erbjuder höghastighetsservokontroll, banspänningskontroll och färgregistreringskontroll.

Testning och utvärdering

När du väl har valt ut några potentiella kontroller, rekommenderas det att utföra testning och utvärdering. Detta kan göras genom att sätta upp en testbänk med höghastighetsservomotorn och styrenheten. Kör en serie tester för att utvärdera styrenhetens prestanda, inklusive dess svarstid, noggrannhet, stabilitet och kommunikationsmöjligheter. Jämför resultaten av testerna med dina krav och välj den styrenhet som bäst motsvarar dina behov.

Slutsats

Att välja rätt styrenhet för en höghastighetsservomotor är ett avgörande beslut som avsevärt kan påverka prestandan och tillförlitligheten för din applikation. Genom att ta hänsyn till faktorer som kompatibilitet, styrprestanda, kommunikation och gränssnitt, säkerhetsfunktioner och kostnad kan du välja en styrenhet som uppfyller dina specifika krav. Genom att ta hänsyn till applikationsspecifika överväganden och genomföra noggranna tester och utvärderingar kan du dessutom säkerställa att regulatorn kommer att fungera effektivt i din applikation.

Om du är i färd med att välja en styrenhet för din höghastighetsservomotor och behöver ytterligare hjälp, är vi här för att hjälpa dig. Som en ledande leverantör av höghastighetsservomotorer har vi lång erfarenhet och expertis inom detta område. Vårt team av experter kan ge dig professionella råd och vägledning för att hjälpa dig att göra rätt val. Kontakta oss idag för att starta en diskussion om dina specifika behov och utforska de bästa lösningarna för din applikation.

Referenser

• Dorf, RC, & Bishop, RH (2017). Moderna styrsystem. Pearson.
• Krause, PC, Wasynczuk, O., & Sudhoff, SD (2013). Analys av elektriska maskiner och drivsystem. Wiley.
• Mohan, N., Undeland, TM, & Robbins, WP (2012). Kraftelektronik: omvandlare, applikationer och design. Wiley.
