Vilka är styralgoritmerna för en DC-motor med kolborst?

Styralgoritmer spelar en avgörande roll för att optimera prestandan hos kolborstade DC-motorer. Som en dedikerad leverantör avDC kolborstad motor, Jag har bevittnat betydelsen av dessa algoritmer för att förbättra motorisk effektivitet, precision och tillförlitlighet. I den här bloggen kommer vi att fördjupa oss i de olika styralgoritmerna som används för DC kolborstade motorer, och utforska deras principer, fördelar och tillämpningar.

1. Öppna - Loop Control

Öppen styrning är den enklaste formen av motorstyrning. I ett öppet system för en kolborstad DC-motor skickas insignalen till motorn utan någon återkoppling om motorns faktiska prestanda. Motorns varvtal eller vridmoment ställs in baserat på en förutbestämd ingång.

Grundprincipen för styrning med öppen krets för en kolborstad DC-motor är att anbringa en fast spänning på motorterminalerna. Motorhastigheten är ungefär proportionell mot den pålagda spänningen enligt motorns hastighet - spänningskarakteristik. Till exempel, om vi ökar den applicerade spänningen kommer motorn att rotera snabbare och vice versa.

Den största fördelen med öppen kretsstyrning är dess enkelhet. Det kräver minimal hårdvara och är lätt att implementera. Detta gör den kostnadseffektiv för applikationer där hög precision inte krävs, såsom enkla fläktar eller små leksaker. Däremot har öppen kretsstyrning betydande begränsningar. Den tar inte hänsyn till förändringar i belastning, temperatur eller andra yttre faktorer. Som ett resultat kan motorhastigheten eller vridmomentet avvika från det önskade värdet, vilket leder till inkonsekvent prestanda.

2. Closed - Loop Control

För att övervinna begränsningarna med öppen-slingstyrning, används slutna styrsystem i stor utsträckning. Sluten kretsstyrning använder feedback från motorn för att justera insignalen och bibehålla önskad prestanda. Det finns två huvudtyper av sluten kretsstyrning för DC kolborstade motorer: hastighetskontroll och vridmomentkontroll.

2.1 Hastighetskontroll

Hastighetsreglering är en av de vanligaste tillämpningarna av sluten kretsstyrning för DC kolborstade motorer. Målet är att hålla ett konstant motorvarvtal oavsett förändringar i belastning eller andra yttre faktorer.

Den mest grundläggande hastighetskontrollalgoritmen är den proportionella - integral - derivata (PID)-regulatorn. PID-regulatorn beräknar felet mellan önskat varvtal och motorns faktiska varvtal. Den proportionella termen (P) är proportionell mot felet, integraltermen (I) ackumulerar felet över tiden, och derivattermen (D) är proportionell mot förändringshastigheten för felet.

Utgången från PID-regulatorn används för att justera spänningen på motorn. Om den faktiska hastigheten är lägre än den önskade hastigheten ökar regulatorn spänningen; om den faktiska hastigheten är högre, minskar regulatorn spänningen.

Fördelen med PID-kontroll är dess höga noggrannhet och stabilitet. Det kan effektivt kompensera för förändringar i belastning och andra störningar. Att justera PID-parametrarna kan dock vara en utmaning, eftersom det kräver en god förståelse för motorns egenskaper och applikationskraven.

2.2 Momentkontroll

Momentstyrning används när applikationen kräver exakt styrning av motorns vridmoment. I ett vridmomentstyrt system justerar styrenheten strömmen som flyter genom motorn för att uppnå önskat vridmoment.

Förhållandet mellan vridmoment och ström i en DC kolborstad motor är ungefär linjärt. Genom att mäta strömmen och jämföra den med önskat vridmoment kan styrenheten justera spänningen som appliceras på motorn för att bibehålla rätt vridmoment.

Momentstyrning används ofta i applikationer som robotik, där exakt kraftkontroll krävs. Det tillåter motorn att generera den exakta mängden vridmoment som behövs för en specifik uppgift, vilket förbättrar systemets övergripande prestanda och effektivitet.

3. Fält - Oriented Control (FOC)

Field - Oriented Control, även känd som vektorkontroll, är en mer avancerad styralgoritm för DC kolborstade motorer. FOC syftar till att frikoppla motorns vridmoment och flödeskomponenter, vilket möjliggör oberoende kontroll av vridmoment och hastighet.

I FOC omvandlas statorströmmen till två komponenter: vridmomentet - producerar ström (q - axelström) och flödet - producerar ström (d - axelström). Genom att styra dessa två komponenter oberoende av varandra kan motorn uppnå högpresterande drift.

Den största fördelen med FOC är dess höga effektivitet och dynamiska prestanda. Den kan ge snabb och exakt vridmomentrespons, vilket gör den lämplig för applikationer som kräver höghastighets- och högprecisionskontroll, såsom elfordon och industriell automation.

FOC kräver dock mer komplex hård- och mjukvaruimplementering jämfört med andra kontrollalgoritmer. Det kräver också noggrann mätning av motorns position och ström, vilket kan öka systemets kostnad och komplexitet.

4. Adaptiv kontroll

Adaptiv styrning är en styrstrategi som kan justera styrparametrarna i realtid baserat på förändringarna i motorns driftförhållanden. Denna typ av styrning är särskilt användbar för applikationer där motorns egenskaper eller belastningsförhållanden förändras över tiden.

Adaptiva styralgoritmer kan använda olika tekniker, såsom modellreferensadaptiv styrning (MRAC) eller självjusterande regulatorer. Dessa algoritmer övervakar kontinuerligt motorns prestanda och justerar styrparametrarna för att optimera motorns funktion.

Fördelen med adaptiv styrning är dess förmåga att anpassa sig till förändrade förhållanden, vilket säkerställer att motorn fungerar på bästa sätt under olika omständigheter. Adaptiva kontrollalgoritmer är dock mer komplexa och kräver mer beräkningsresurser jämfört med andra kontrollalgoritmer.

Tillämpningar av olika kontrollalgoritmer

Valet av styralgoritm beror på applikationens specifika krav.

• Öppen slinga kontroll: Idealisk för lågkostnadsapplikationer där precision inte är avgörande, såsom små hushållsapparater och enkla leksaker.
• PID-hastighetskontroll: Används ofta i industriella applikationer där en konstant hastighet krävs, såsom transportband och pumpar.
• Momentkontroll: Viktigt för applikationer som kräver exakt kraftkontroll, såsom robotik och servosystem.
• Fält - Orienterad kontroll: Lämplig för högpresterande applikationer, såsom elfordon och höghastighetsindustrimaskiner.
• Adaptiv kontroll: Användbar för applikationer där driftsförhållandena ändras ofta, såsom mobila robotar och flygsystem.

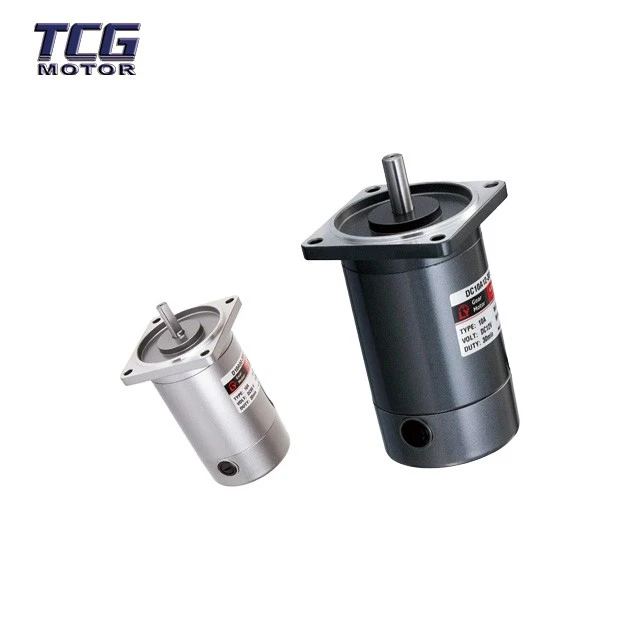

Som leverantör avDC kolborstad motor, förstår vi vikten av att välja rätt kontrollalgoritm för din specifika applikation. Vi erbjuder ett brett utbud av DC kolborstade motorer, inklusiveDC Borstad liten motorochDC borstlös rullportsmotor med drivning, och kan ge professionell rådgivning om val och implementering av styralgoritm.

Om du är intresserad av våra produkter eller behöver mer information om DC kolborstade motorstyrningsalgoritmer är du välkommen att kontakta oss för upphandling och vidare diskussioner. Vi är fast beslutna att tillhandahålla produkter av hög kvalitet och utmärkt service för att möta dina behov.

Referenser

• Dorf, RC, & Bishop, RH (2016). Moderna styrsystem. Pearson.
• Franklin, GF, Powell, JD, & Emami - Naeini, A. (2014). Feedbackkontroll av dynamiska system. Pearson.
• Krause, PC, Wasynczuk, O., & Sudhoff, SD (2013). Analys av elektriska maskiner och drivsystem. Wiley.
