Vad är vridmoment-hastighetskurvan för en likströmsmotor med kolborst?

Som leverantör av kolborstade DC-motorer har jag bevittnat hur viktigt det är att förstå vridmoment-hastighetskurvan inom området för motortillämpningar. Denna kurva är en grundläggande egenskap som avslöjar en hel del om en motors prestanda och lämplighet för olika uppgifter. I den här bloggen kommer jag att fördjupa mig i vad vridmoment-hastighetskurvan för en DC kolborstad motor är, varför det spelar roll och hur det påverkar olika applikationer.

Förstå grunderna för en DC kolborstad motor

Innan vi hoppar in i vridmoment-hastighetskurvan, låt oss kort se över hur en DC kolborstad motor fungerar. En DC kolborstad motor består av en stator (den stationära delen) och en rotor (den roterande delen). Statorn innehåller vanligtvis permanentmagneter eller elektromagneter som skapar ett magnetfält. Rotorn har å andra sidan trådspolar som bär en elektrisk ström. När ström flyter genom spolarna i närvaro av magnetfältet genereras en kraft enligt Lorentz kraftlag, vilket får rotorn att rotera.

Kolborstarna spelar en avgörande roll i denna process. De är i kontakt med kommutatorn, som är en segmenterad ring på rotorn. Borstarna överför elektrisk ström från strömkällan till rotorspolarna, vilket säkerställer att strömriktningen i spolarna ändras vid rätt tidpunkt för att rotorn ska rotera kontinuerligt.

Vad är vridmoment-hastighetskurvan?

Vridmoment-varvtalskurvan är en grafisk representation av förhållandet mellan vridmomentutmatningen och en motors rotationshastighet. Den visar hur motorns vridmoment förändras när dess hastighet varierar under olika driftsförhållanden. För en DC kolborstad motor har denna kurva vanligtvis en negativ lutning, vilket innebär att när motorns hastighet ökar minskar vridmomentet och vice versa.

Kurvan kan delas in i flera regioner, var och en med sina egna egenskaper:

Nej - Lasthastighet

Längst till höger på kurvan finns tomgångshastigheten. Detta är den hastighet med vilken motorn roterar när ingen extern belastning appliceras. I detta tillstånd behöver motorn bara övervinna sin egen inre friktion och tröghet. Tomgångshastigheten bestäms av motorns design, såsom antalet varv i spolarna, styrkan på magnetfältet och den pålagda spänningen.

Stall vridmoment

Längst till vänster på kurvan finns stallvridmomentet. Detta är det maximala vridmoment som motorn kan producera när dess varvtal är noll, dvs när rotorn hindras från att rotera. Stallvridmomentet begränsas av motorns elektriska och magnetiska egenskaper, såsom den maximala ström som kan flyta genom spolarna utan överhettning och styrkan på magnetfältet.

Verksamhetsregion

Mellan tomgångshastigheten och stoppmomentet finns motorns arbetsområde. I denna region kan motorn användas för att driva olika laster. Den specifika arbetspunkten på kurvan beror på belastningskraven. Till exempel, om en applicering med högt vridmoment och låg hastighet behövs, kommer motorn att arbeta närmare stoppmomentpunkten. Omvänt, för en tillämpning med hög hastighet och lågt vridmoment, kommer motorn att arbeta närmare tomgångspunkten.

Varför vridmomentet - hastighetskurvan spelar roll

Att förstå vridmoment-hastighetskurvan är viktigt av flera skäl:

Applikationsval

Olika applikationer har olika vridmoment och hastighetskrav. Till exempel i enDC borstlös rullportsmotor med broms, måste motorn ge tillräckligt med vridmoment för att lyfta och sänka den tunga dörren, speciellt vid start och stopp. Genom att analysera vridmoment-hastighetskurvan kan ingenjörer välja en motor som kan uppfylla dessa krav. På samma sätt, för enDC borstlös rullportsmotor med drivning, hjälper kurvan att bestämma hur motorn kommer att fungera under olika belastningsförhållanden och med drivsystemet.

Systemdesign

Vridmoment-hastighetskurvan påverkar också den övergripande systemdesignen. Det hjälper till att dimensionera andra komponenter som växlar, remmar och remskivor. Om motorn arbetar vid en punkt med lågt vridmoment och hög hastighet på kurvan, kan en växellåda behövas för att öka vridmomentet och minska hastigheten för att matcha belastningskraven. Å andra sidan, om motorn arbetar vid en punkt med högt vridmoment och låg hastighet, kan systemet behöva konstrueras för att hantera det höga vridmomentet.

Effektivitetsoptimering

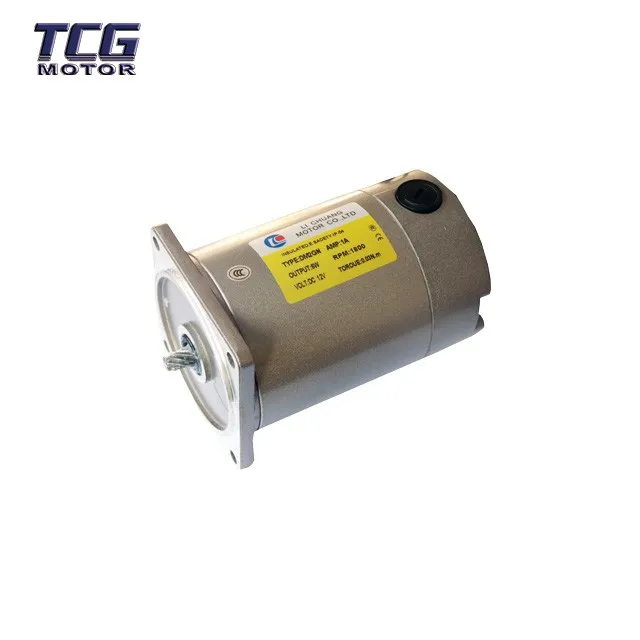

Effektiviteten hos en DC kolborstad motor varierar längs vridmoment-hastighetskurvan. Genom att driva motorn på den optimala punkten på kurvan kan systemets totala effektivitet maximeras. Detta minskar inte bara energiförbrukningen utan förlänger också motorns livslängd. Till exempel, enDC Borstad liten motoranvänds i en batteridriven enhet måste fungera effektivt för att spara på batteriet.

Faktorer som påverkar vridmomentet - hastighetskurva

Flera faktorer kan påverka formen och positionen för vridmoment-hastighetskurvan för en DC kolborstad motor:

Tillämpad spänning

Den pålagda spänningen har en direkt inverkan på motorns prestanda. Ökning av spänningen ökar i allmänhet både tomgångshastigheten och stoppmomentet. Detta beror på att en högre spänning tillåter mer ström att flyta genom spolarna, vilket i sin tur genererar en starkare magnetisk kraft. Det är dock viktigt att notera att en ökning av spänningen utöver motorns märkvärde kan orsaka överhettning och skada motorn.

Magnetisk fältstyrka

Styrkan på magnetfältet i motorn påverkar också vridmoment-hastighetskurvan. Ett starkare magnetfält kan öka stallvridmomentet och det totala vridmomentet vid alla hastigheter. Detta kan uppnås genom att använda starkare permanentmagneter eller genom att öka strömmen i statorspolarna i fallet med en elektromagnet.

Armaturmotstånd

Motorns ankarmotstånd påverkar lutningen på vridmoment-hastighetskurvan. Ett högre ankarmotstånd resulterar i en brantare lutning, vilket innebär att vridmomentet minskar snabbare när hastigheten ökar. Detta beror på att ett högre motstånd orsakar mer spänningsfall över ankaret, vilket minskar den effektiva spänningen som är tillgänglig för att generera vridmoment.

Verkliga applikationer

DC kolborstade motorer med sina unika vridmoment-hastighetsegenskaper används i ett brett spektrum av applikationer:

Fordonsindustrin

I bilar används dessa motorer i olika system som vindrutetorkare, elfönsterhissar och sätesjusteringar. Vridmoment-hastighetskurvan hjälper till att säkerställa att motorerna kan ge den nödvändiga kraften för att flytta komponenterna smidigt och effektivt. Till exempel måste motorn för ett elfönster ha tillräckligt med vridmoment för att lyfta och sänka det tunga fönsterglaset, speciellt vid start och stopp.

Robotik

Robotar använder ofta DC kolborstade motorer för sina leder och ställdon. Förmågan att kontrollera vridmoment och hastighet exakt är avgörande för robotens rörelse och manipulation. Genom att förstå vridmoment-hastighetskurvan kan ingenjörer designa robotar som kan utföra uppgifter med hög noggrannhet och tillförlitlighet.

Konsumentelektronik

Många hemelektronikenheter, såsom elektriska tandborstar, rakapparater och fläktar, använder DC-kolborstade motorer. Vridmoment-hastighetskurvan tillåter tillverkare att optimera motorns prestanda för den specifika applikationen, vilket säkerställer en bra balans mellan strömförbrukning och funktionalitet.

Slutsats

Sammanfattningsvis är vridmoment-hastighetskurvan för en DC kolborstad motor ett viktigt verktyg för att förstå dess prestanda och välja rätt motor för en viss applikation. Som leverantör av kolborstade DC-motorer har vi åtagit oss att förse våra kunder med motorer som uppfyller deras specifika vridmoment och hastighetskrav. Oavsett om du behöver enDC borstlös rullportsmotor med broms, aDC borstlös rullportsmotor med drivning, eller aDC Borstad liten motor, vårt team av experter kan hjälpa dig att göra det bästa valet.

Om du är intresserad av att lära dig mer om våra produkter eller har specifika krav på ditt projekt, uppmuntrar vi dig att kontakta oss för upphandling och vidare diskussioner. Vi ser fram emot att arbeta med dig för att hitta den perfekta motorlösningen för dina behov.

Referenser

• Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Elektriska maskiner. McGraw - Hill.
• Chapman, SJ (2012). Grundläggande om elektriska maskiner. McGraw - Hill.
