Hur man avgör om motorn har ett fel

Diagnosen av motorfel bygger huvudsakligen på en kombination av sensorisk observation (se, lyssna, lukta, röra) och verktygstestning (mätning av ström, isolationsresistans) för att identifiera onormala symtom som buller, överhettning, vibrationer, etc. Här är de specifika metoderna:

Lyssna på ljudet:

Knarrande ljud: Lagerslitage eller inre främmande föremål (stoppa omedelbart för inspektion). ‌

Kontinuerligt surrande ljud: spänningsinstabilitet, överbelastning eller lindningsfel (spänningsmätning eller belastningsreduktion). ‌

Högfrekvent visslande ljud: Lagret är ont om olja (tillsätt smörjolja). ‌

Lukta på doften:

Bränd lukt: Isoleringsskiktet är bränt eller kortslutet (bryt genast strömmen). ‌

Målarlukt: Intern överhettning (kontrollera för värmeavledning). ‌

Beröringstemperatur:

Hot shell (>60 grader ): Överbelastning, dålig värmeavledning eller kortslutning (stoppa och rengör ventilationsporten). ‌

Lokal överhettning av lagren: smörjningsfel (tillsats av fett eller byte av lager). ‌

Titta på utseendet:

Skalsprickor/deformation: strukturella skador (byte av skal). ‌

Skadad kopplingsdosa: risk för elektrisk stöt (reparation av isoleringsskikt). ‌



Verktygsdetekteringsmetod

Kvantifiera fel med hjälp av instrument:

Aktuell mätning:

Ström som överstiger inställt värde med mer än 10 %: lindningskortslutning eller lagerstopp (upptäckt med en klämmätare). ‌

Mät isolationsresistans:

Motstånd<0.5M Ω: The winding is damp or aged (tested with a megohmmeter and needs to be dried or replaced). ‌‌‌‌

Mät hastighet/vibration:

Speed decrease>10 %: fasförlust eller överbelastning (kontrollera strömförsörjningsspänningen). ‌

Vibration>0,15 mm: rotorobalans eller lagerskador (korrekt dynamisk balans). ‌

Principer för nyckelåtgärder

Stoppa omedelbart maskinen: Undvik brand eller elektriska stötar när det finns en bränd lukt, rök eller när skalet är elektrifierat (stickande känsla). ‌

Regelbundet underhåll: Rengör värmeavledningsporten varje månad, mät isoleringsmotståndet årligen och byt ut smörjfett förebyggande





För att testa om motorn är skadad krävs en omfattande diagnos genom steg som -avstängningssäkerhetsinspektion, resistansmätning, isolationstestning och observation av ström vid drift. Följande är den specifika driftprocessen, tillämplig på de flesta hushålls- eller industrimotorer (som fläktar, elfordon, tvättmaskinsmotorer), som kräver förberedelse av en multimeter (nödvändigt), en isoleringsskakare (tillval) och en skruvmejsel och andra verktyg

Säkerhetsförberedelser och förbesiktning

Strömavstängning: Koppla bort strömförsörjningen och kontrollera för restspänning, bär isolerade handskar. ‌

Utseende och luktkontroll:

Observera om motorhöljet är bränt, deformerat eller sprucket.

Lukt för en stickande bränd lukt (indikerar brända lindningar). ‌

Manuell testning:

Lätt roterande motoraxel: Den ska normalt vara slät och fri från fastklämning; Om den fastnar eller avger onormala ljud kan det bero på lagerskador eller rotorsopning. ‌

Skaka motoraxeln: uppenbar löshet indikerar lagerslitage. ‌

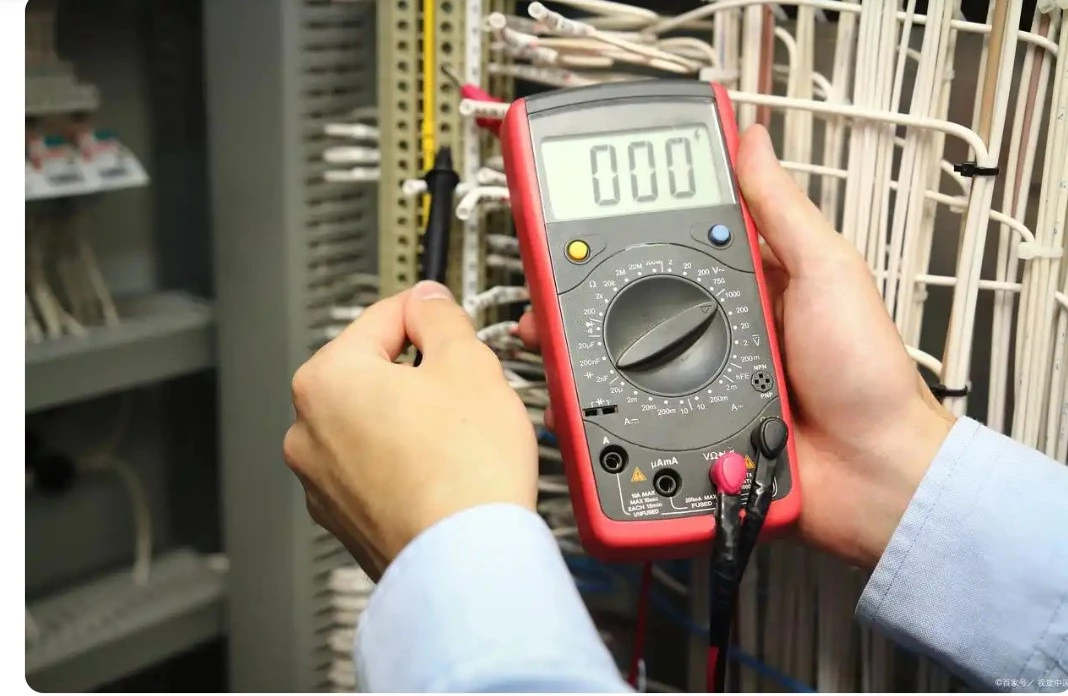

Elektrisk kärnprovning (med en multimeter)

Lindningsmotståndsmätning:

Koppla bort alla kablar och justera multimetern till motståndsområdet (Ω-intervall, 200 Ω-intervall).

Trefasmotor: Mät resistansen för grupperna U-V, V-W och W-U, och skillnaden ska vara mindre än eller lika med 5 % (om alla är 2 Ω± 0,1 Ω). ‌

Enfasmotor: Mät huvudlindningen (med ett litet resistansvärde, t.ex. 50 Ω) och startlindningen (med ett stort resistansvärde, t.ex. 200 Ω), och summan av de två ska vara lika med den gemensamma terminalresistansen. ‌

Onormalt: Om motståndet för en viss fas är 0 (kortslutning) eller ∞ (öppen krets), är den skadad. ‌

Isolationsresistanstest:

Ställ in multimetern på högresistansområdet (20M Ω), med en sond ansluten till lindningsterminalen och den andra sonden ansluten till metallhöljet.

Normalvärdet bör vara större än 1M Ω (i fuktiga miljöer kan det vara större än 0,5M Ω); Om det är mindre än 0,5M Ω indikerar det isoleringsskador och läckage. ‌

Verifiering av ström på (lågspänningssäkerhetstest)

Ingen laddningsoperation:

Anslut till märkspänningen (som 220V) och observera om den startar.

Normal: Lätt surrande ljud, inga gnistor; Avvikelse: Skakning, onormalt ljud eller rök. Stäng av omedelbart. ‌

Aktuell detektering:

Mät arbetsströmmen med en tångmätare och jämför den med märkvärdet (t.ex. tomgångsströmmen för en 1,5 kW motor är cirka 2-3A).

Current exceeding 10% or three-phase imbalance>10 % indikerar ett fel.
